名稱:雙面多孔鉆床
描述:可完成二個法蘭面的多個孔同時加工,加工、減少人工、加工尺寸統一性高、操作簡便。
詳細說明:

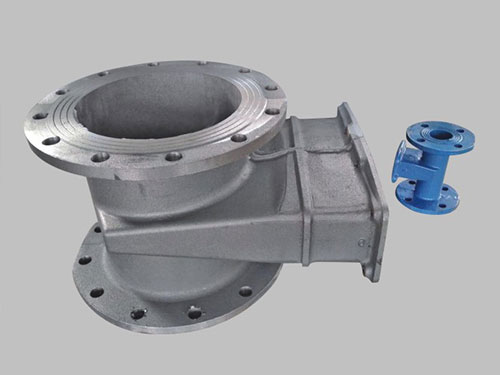

1、本機床適用于各種閥門管件:
本機床可以加工二個法蘭面在同一軸線上的任意閥體,或任意一面都可以單獨加工
2、加工:

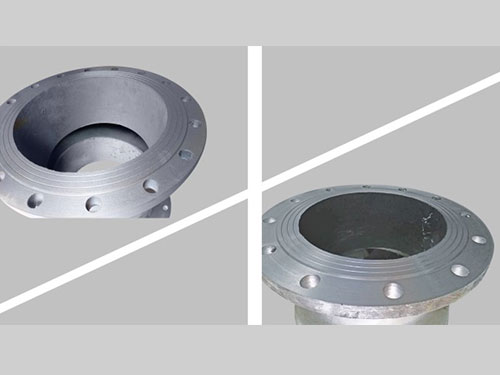

在加工過程中機床采用動力頭同時工作的方式同時完成法蘭上的多個孔的鉆孔工序,節拍2分鐘以內
3、減少人工:
傳統鉆孔加工需要使用磨具一個孔一個孔的加工,浪費時間,本機床可以同時加工二個法蘭面的多個孔,并且可以一位員工同時操作多臺機床,從而提。
4、加工尺寸統一性高:
只需一次調整,后續只需要裝下工件即可輕松完成鉆孔工作。
5、操作簡便:
本機床無加工經驗者都可一學即會。
規格參數:
雙面多孔鉆床規格參數 |
|||||
項目 |
機床規格 |
YCⅡZ200HT |
YCⅡZ400HT |
YCⅡZ600HT |
YCⅡZ800HT |
技術規格 |
鉆削中心距 |
Φ295 |
Φ525 |
Φ770 |
Φ950 |
加工長度 |
600 |
800 |
1000 |
1100 |
|
加工長度 |
200 |
300 |
300 |
400 |
|
行程 |
280 |
395 |
450 |
450 |
|
鉆頭連接方式(莫氏錐柄) |
莫式2# |
莫式2#/莫式3# |
莫式2#/莫式3# |
莫式3#/莫式4# |
|
加工精度 |
位置度 |
≤0.5 |
≤0.5 |
≤0.8 |
≤0.8 |
表面粗糙度 |
12.5 |
12.5 |
12.5 |
12.5 |
|
主軸傳動 |
傳動形式(齒輪變速) |
2檔變速 |
2檔變速 |
2檔變速 |
2檔變速 |
主軸轉速范圍 (r/min) |
300/383 |
165/240 |
150/250 |
100/200 |
|
主軸電機型號 |
YE2-132M-6-5.5KW |
YE2-132M-6-7.5KW |
YE2-180L-8-11KW |
YE2-180L-8-11KW |
|
數控控制系統 |
PLC |
||||
進給形式 |
液壓傳動 |
||||
機床外形 |
機床外形尺寸(長X寬X高mm) |
2800X1000x1500 |
3200X1200X1700 |
3400X1500X2000 |
3500X1800X2200 |
機床重量 |
1500 |
2200 |
3000 |
3500 |
